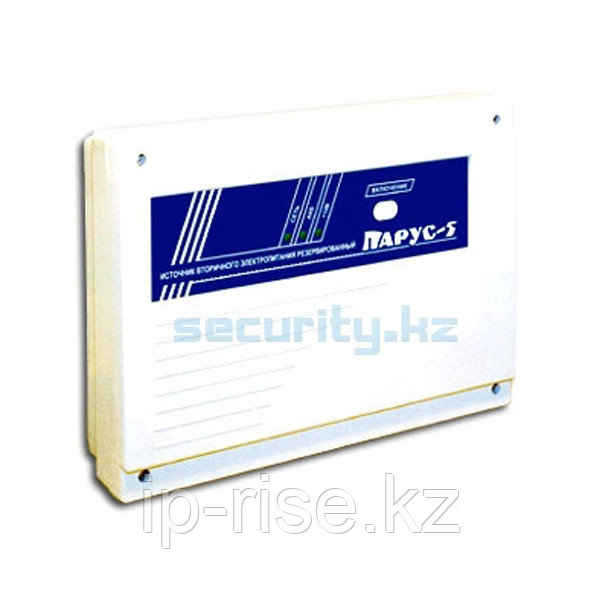

Парус-5 предназначен для обеспечения бесперебойного электропитания устройств охранно-пожарной сигнализации, камер видеонаблюдения, электромеханических замков и других потребителей при номинальном напряжении 12 В постоянного тока.
Использование прибора
Резервированный источник вторичного электропитания Парус-5 имеет на передней панели световые индикаторы: СЕТЬ индицирует наличие сетевого напряжения АКБ индицирует наличие и состояние аккумуляторной батареи +12 В индицирует наличие выходного напряжения
На передней панели ИВЭП расположена кнопка Включение , предназначенная для включения/выключения выходного напряжения. Блокировка отключения выходного напряжения осуществляется замыканием джампера J1, установленного на плате.
При срабатывании защиты от перегрузки ИВЭП отключается выход +12 В, индикатор +12 В мигает красным светом и выдаётся прерывистый звуковой сигнал.
Восстановление выходного напряжения после снятия короткого замыкания или перегрузки происходит через 20...30 с. Заряд аккумулятора происходит в буферном режиме напряжением 13,7:13,8 В. При глубоком разряде АКБ выход +12 В отключается, индикатор АКБ гаснет, индикатор +12В кратковременно мигает красным и выдается кратковременный однотонный звуковой сигнал. При установке в ИВЭП глубоко разряженного или неисправного аккумулятора индикатор АКБ не включается, пока аккумулятор не будет заряжен.
Технические характеристики
Постоянное выходное напряжение при наличии сети
13,0...14,1 В
Постоянное выходное напряжение при отсутствии сети
10,0...13,0 В
Напряжение пульсаций (от пика до пика), не более
30 мВ
Напряжение заряда аккумулятора
13,8...14,1 В
Напряжение срабатывания защиты от глубокого разряда аккумулятора
10,5 ± 0,6 В
Выходной ток, не более
2,0 А
Допустимая перегрузка по току длительностью до 3 мин. при заряженном аккумуляторе, не более
2,8 А
Напряжение питания сети переменного тока
187...242 В
Мощность, потребляемая от сети переменного тока, во всех режимах не более
35 ВА
Номинальная ёмкость встроенного аккумулятора
7 Ач
Диапазон рабочих температур
+5...+45 °С
Относительная влажность воздуха при + 40°С, не более
93 %
Масса без аккумулятора, не более
1,5 кг
Габаритные размеры
210х290х90 мм
Средняя наработка на отказ, не менее
40 000 ч
Срок службы, не менее
10 лет
Характеристики
Основные | |
---|---|
Производитель | Арсенал |
